項目客戶：山東大學附屬生殖醫院

項目名稱：臨床基因擴增檢驗實驗室，分子遺傳室

項目面積：17460平方米

項目地點：山東濟南
建設單位：中山市科瓦特實驗室

項目內容：

實驗室裝修工程

實驗室空調與潔凈工程

實驗室通風工程

實驗室供氣系統

實驗室純水系統

實驗室環保系統

以下為科瓦特實驗室驗收后部分案例現場展示：


             實驗室消毒區與傳遞區

實驗室裝修細節圖：

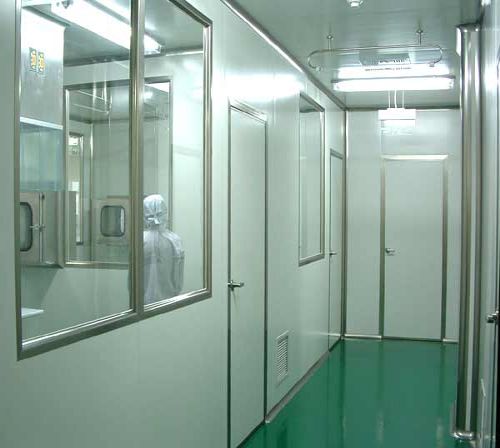

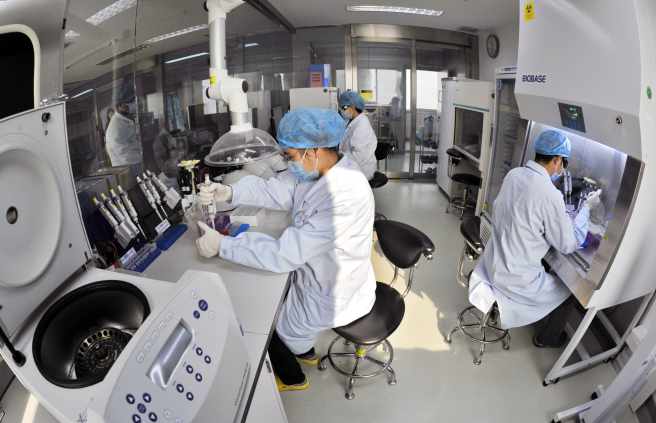

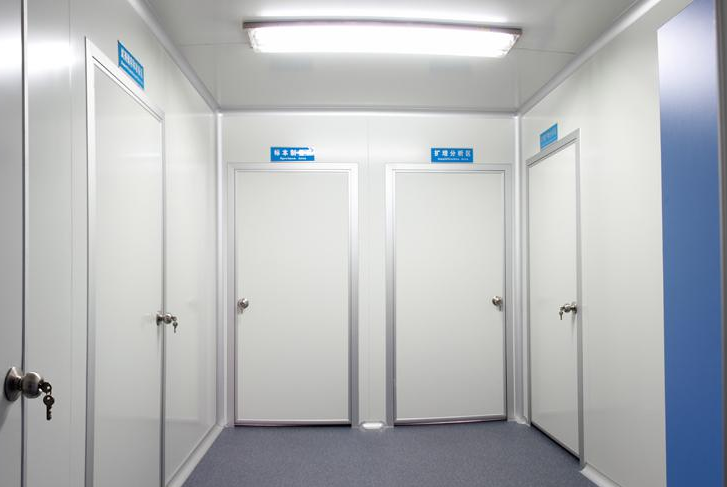

           實驗室走廊                                                      主實驗室

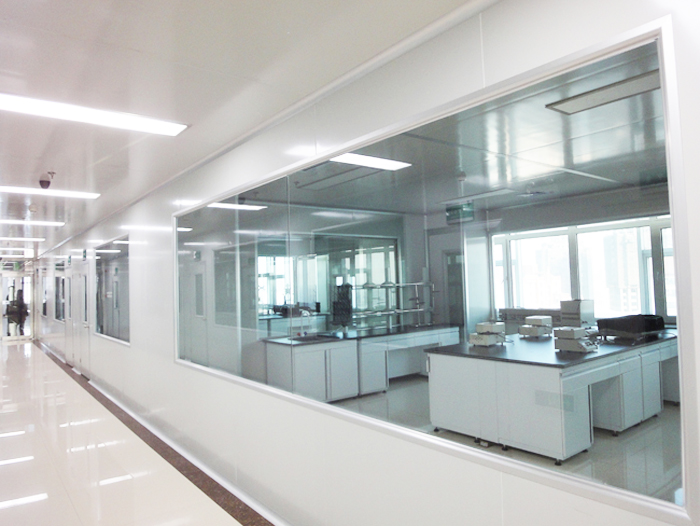

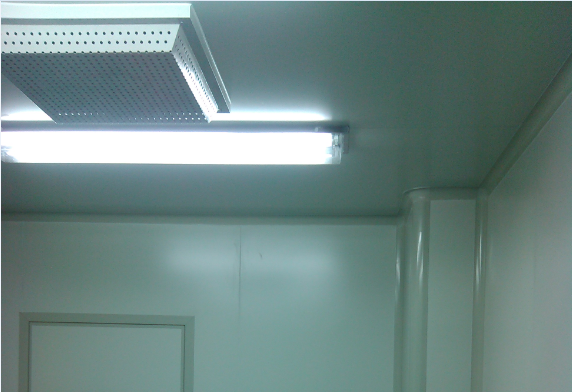

         實驗室通風過濾與照明                                       PCR實驗室準備區

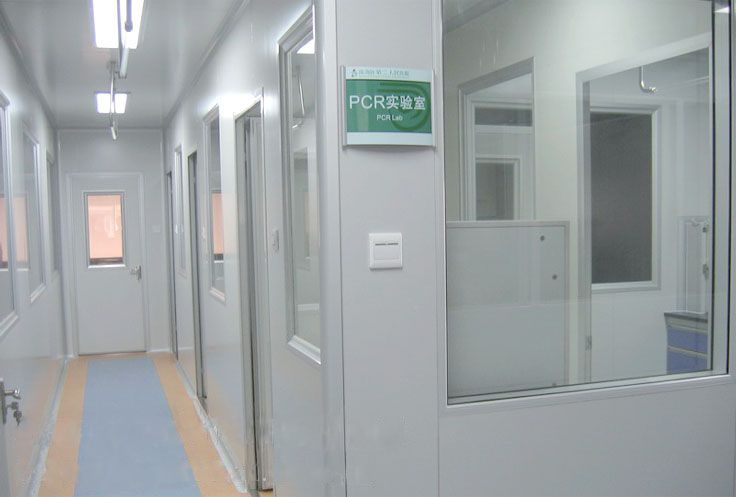

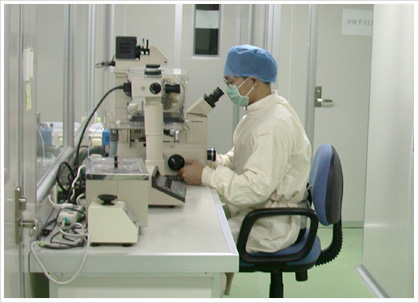

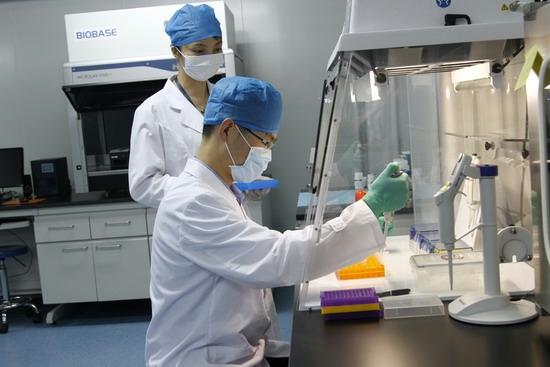

           分子遺傳室                                                   遺傳基因研究區

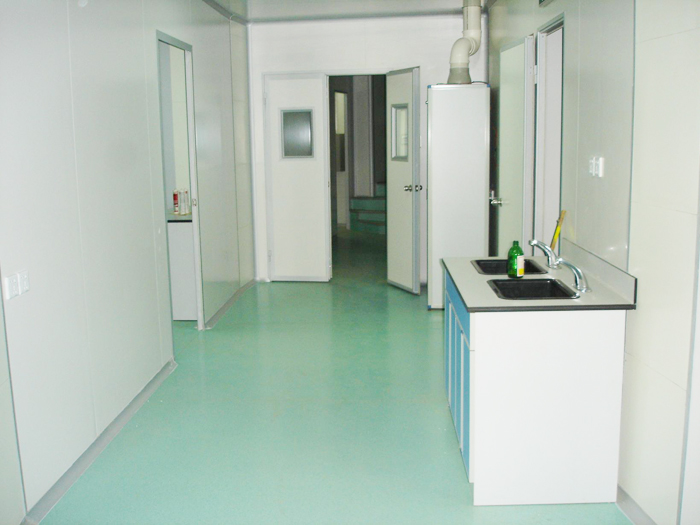

                PCR標本制備區                                       PCR清洗區
 1 概述

臨床基因擴增實驗又稱PCR實驗，這種實驗需要有能保證絕對安全、配置合理的實驗室和非常規范的操作
為前提。近年來對臨床基因擴增檢驗實驗室的建設越來越得到重視，因為它對檢測結果的可靠性、準確性
和安全性起到至關重要的作用。本文主要從臨床基因擴增檢驗實驗室的平面布局，空調通風系統設計、氣
流控制和污染的防制幾個方面對 實驗室設計中的主要特點進行了闡述。臨床基因擴增檢驗實驗室設計的核
心問題是如何避免污染。因此，實驗室的平面布局、空調通風系統設計、氣流控制等都是圍繞這個核心問
題進行的。下面就對這幾個方面分別進說明。


2 PCR實驗室平面布局
臨床基因擴增檢驗實驗室原則上分為四個單獨的工作區域：試劑貯存和準備區、標本制備區、擴增反應混
合物配制和擴增區、擴增產物分析區。為避免交叉污染，進入各個工作區域必須嚴格遵循單一方向進行，
即只能從試劑貯存和準備區→標本制備區→擴增反應混合物配制和擴增區→擴增產物分析區。 各實驗區之
間的試劑及樣品傳遞應通過傳遞窗進行。

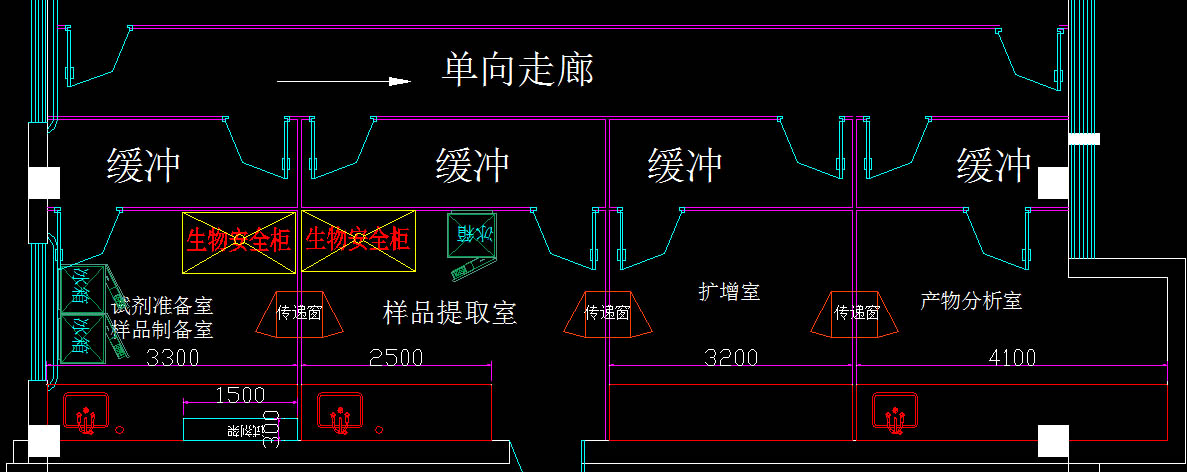

                               PCR實驗室平面布置示意圖如圖1所示。



3 實驗室空調通風系統設計及壓力控制
PCR實驗室并沒有嚴格的凈化要求，但是為避免各個實驗區域間交叉污染的可能性，宜采用全送全排的氣
流組織形式。同時，要嚴格控制送、排風的比例以保證各實驗區的壓力要求。
