三坐標與計量實驗室案例

作者：admin 出處：科瓦特發表時間：2016-08-29 03:33:29

項目客戶：廣東伊之密集團

項目名稱：三坐標實驗室，計量實驗室，精密車間（都要求恒溫恒濕）

項目面積：1600平方米

項目地點：廣東佛山，江蘇吳江等多個項目

建設單位：中山市科瓦特實驗室

項目內容：

實驗室裝修工程

實驗室空調與恒溫恒濕工程

實驗室通風工程

實驗室供氣系統

實驗室純水系統

實驗室環保系統

客戶評價：

集團幾個分廠和研發中心一直是與科瓦特實驗室合作，其公司專業的技術水平與敬業的工作態度令我們十分

放心，在未來事業不斷攀升的過程中我們希望可以使終得到科瓦特的支持！

以下為科瓦特實驗室驗收后部分案例現場展示：

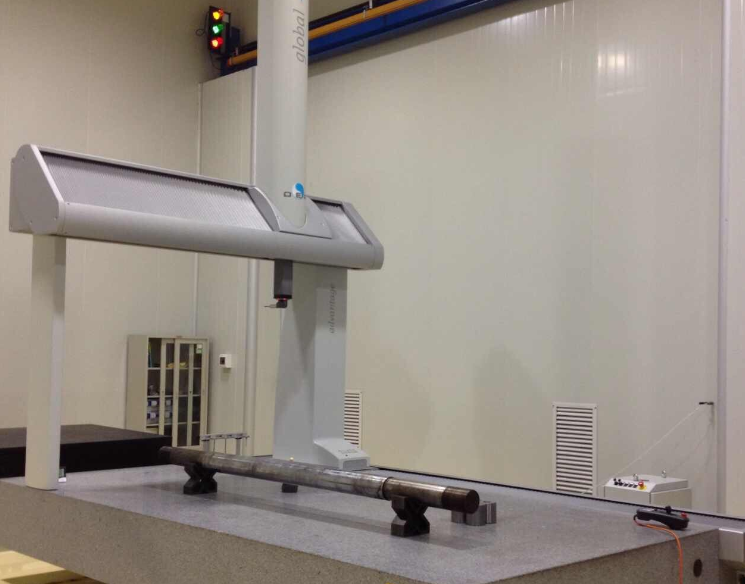

三坐標實驗室

三坐標恒溫恒濕實驗室

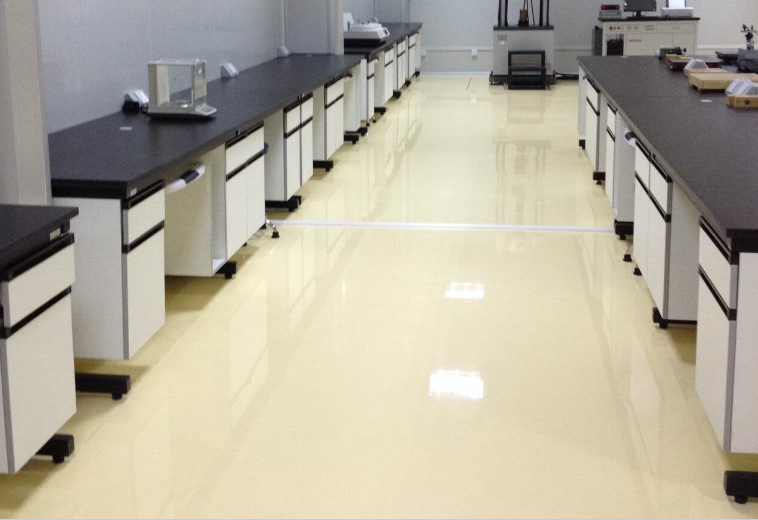

計量中心實驗室

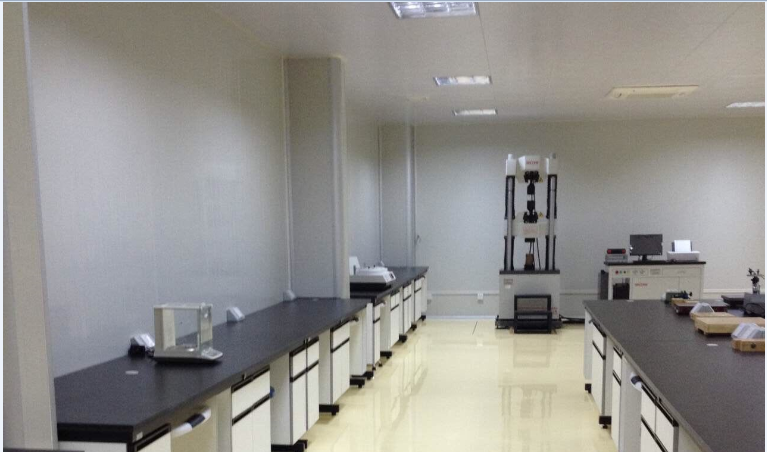

計量實驗室

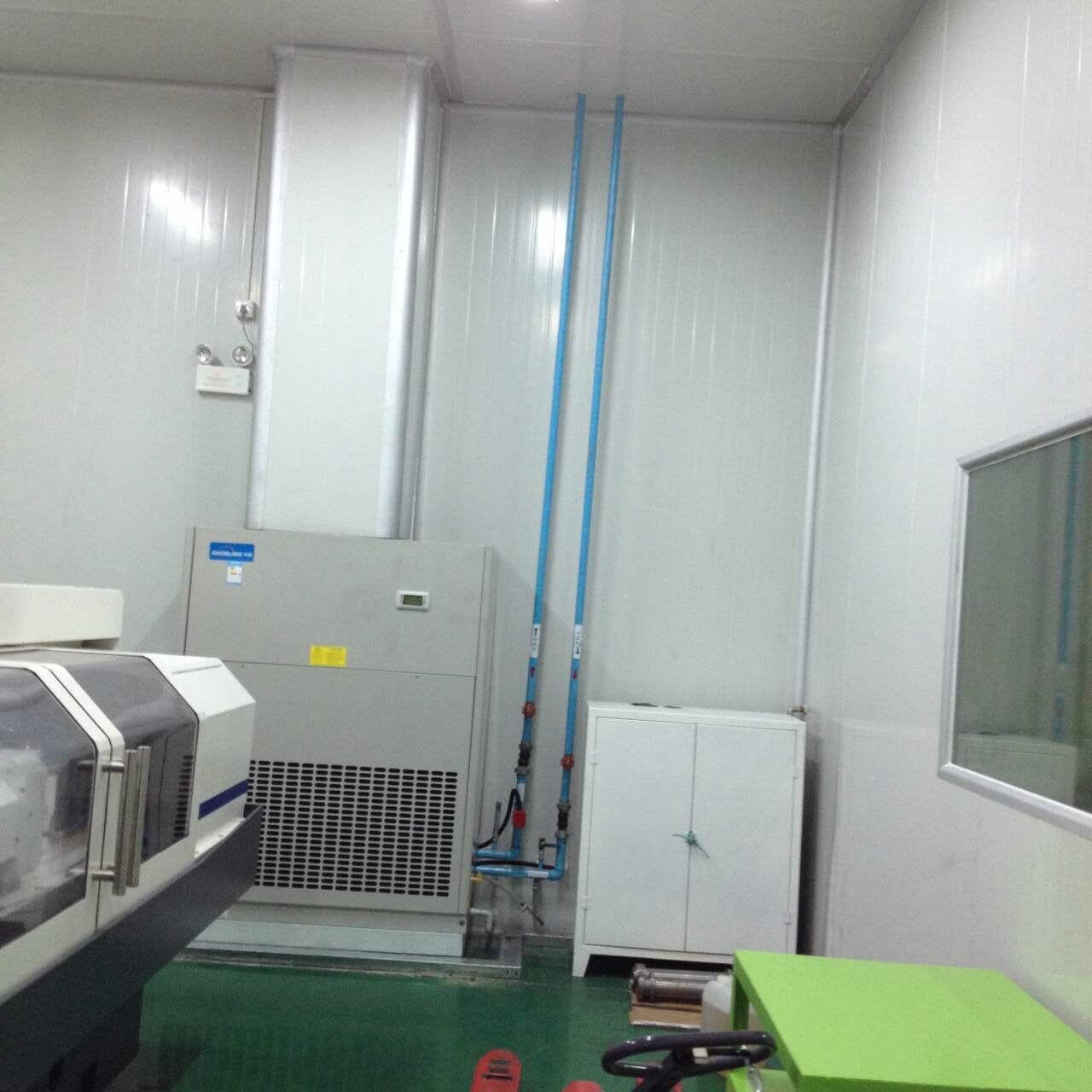

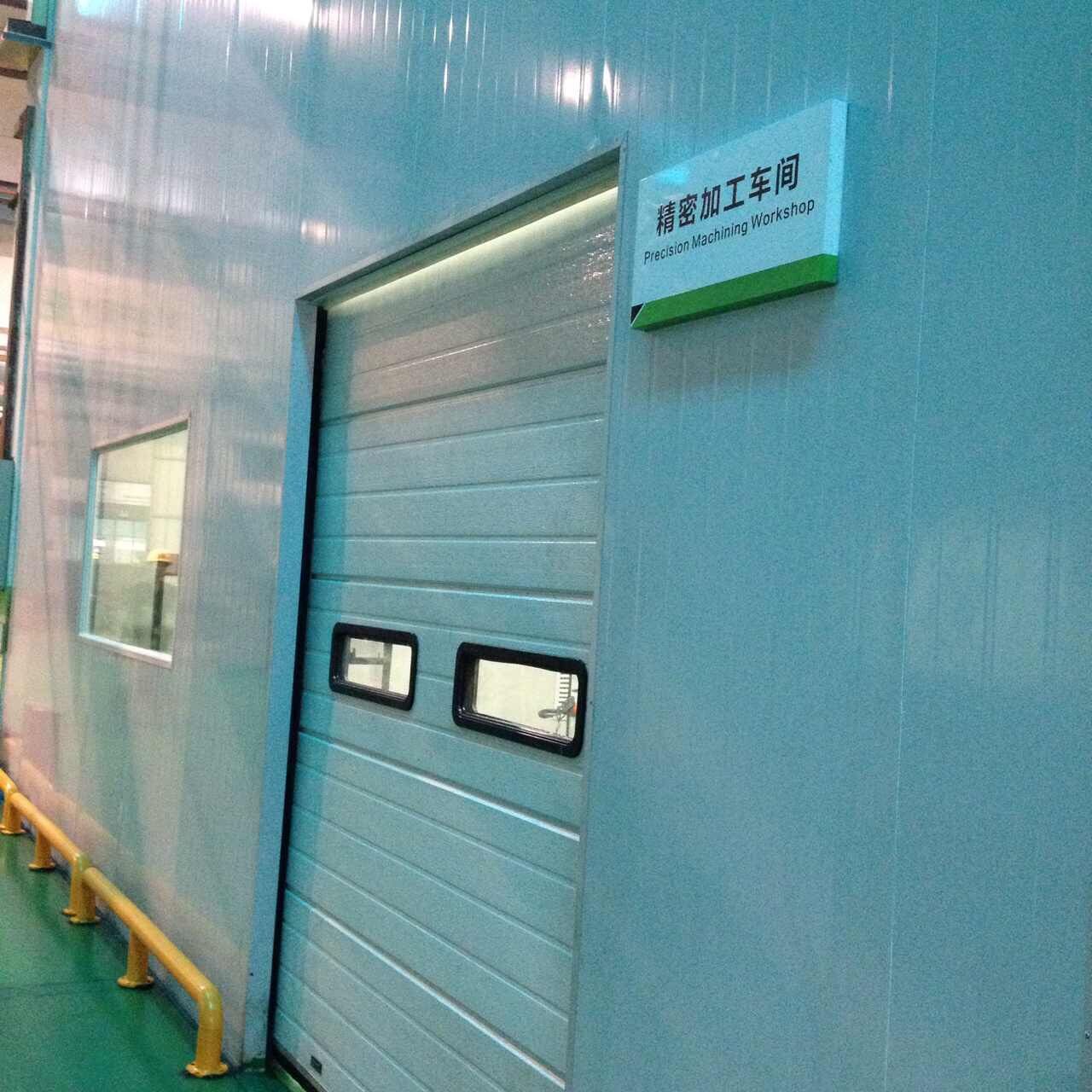

精密加工車間（恒溫恒濕）

恒溫恒濕車間

一、設計依據

1.建設單位提供的設計技術要求、實驗室建筑結構資料及現場實際情況。

2.《GB 50019-2015 工業建筑供暖通風與空氣調節設計規范》

3.《GB50016-2006　建筑設計防火規范》

4.《GB50243-2002　通風與空調工程施工驗收規范》

5.《GB 50189-2005公共建筑節能設計標準》

6.《GB 50242-2002 建筑給水排水及采暖工程施工質量驗收規范》

7.《GB50303-2002建筑電氣工程施工質量驗收規范》

8.《GB50185-2010工業設備及管道絕熱工程施工質量驗收規范》

9.《JGJ91-93 科學實驗室建筑設計規范》

10.《國家建筑標準設計圖集-暖通空調設計選用手冊》

11.其他相關技術標準及規范

二、工程概況

此項目為某公司F車間內部計量與檢測中心及精密加工車間保溫板結構及恒溫恒濕空調系統設計與施工。

三、空調形式

1、恒溫恒濕空調型式采用水冷柜式空調機組。

2、舒適性空調采用一拖一天花嵌入式空調和一拖一立柜式空調機組。

3、冷卻水塔安裝于車間旁邊辦公室樓頂處。

四、氣流組織

1、模具車間恒溫恒濕系統采用上送下側回的氣流組織形式，即頂送風，側面下部回風。

五、系統控制

1、**車間恒溫恒濕系統空調機組為恒溫恒濕自動控制，溫濕度設定可調，可定時開關機等。

六、空調風管

1、設計圖中所注風管的標高,對于圓形時,以中心線為準;對于方形或矩形時,以風管底為準。

2、風管材料采用鍍鋅板風管制作,外貼保溫棉,鍍鋅板和保溫棉厚度及加工方法,按《通風與空調工程施工

及驗收規范》(GB50243-2002)的規定確定.

3、空調機組與風管相連處,應設置長度為200～300mm的人造革軟接;軟接的接口應牢固,嚴密.在軟接處禁

止變徑.

4、所有水平或垂直的風管,必須設置必要的支,吊或托架,其構造形式由安裝單位在保牢固,可靠的原則下根

據現場情況選定,詳見《03K132風管支吊架》

5、風管支,吊或托架應設置于保溫層的外部,并在支吊托架與風管間鑲以墊木,同時,應避免在法蘭,測量孔,

調閥等零部件處設置支吊托架.

七、空調水管

1、材料:冷卻水供回水管,管徑DN≤80者,均采用絲扣連接。管徑DN＞80者,均采用焊接或法蘭連接。

2、系統的最高處,應設自動排氣閥;系統最低處,應設置DN20的放水閥。

3、管道防腐：水系統的水管，應在清除表面鐵銹.焊渣.毛刺.油污等并在系統試壓合格后刷兩層防銹漆。

4、空調機的冷凝水管在安裝時.向排水方向坡度為0.01，需設存水彎，水封高度不小于50mm。

5、管道試壓：冷卻水系統管網安裝完畢后，必須進行水壓試驗，試驗壓力不低于0.6MPa。管道壓力試驗

及嚴密性試驗按方法《通風與空調工程施工質量驗收規范》GB50243-2002執行。

6、冷凝水管管網安裝完畢后，應進行充水試驗，不滲不漏為合格。

八、系統調試和試運行

空調制冷系統安裝竣工并經試壓,沖洗合格以后。即可投入試運行,進行測定與調整,主要內容有：

1)單機試運轉

應逐臺啟動投入運轉,考核檢查其基礎,轉向,傳動,潤滑,平衡,升溫等的牢固性,正確性,靈活性,可靠性,合理性等.

2)系統的測定與調整

a.測定通風機的風量,風壓;

b.按不同的設計工況進行試運行,調整至符合設計參數;

c.測定與調整室內的溫度和濕度,使之符合設計規定數值.

3)冷(熱)態調試

a.考核并測定設備加熱,冷卻,加濕等能力.

b.按不同的設計工況進行試運行,調整至符合設計參數.

c.測定與調整室內的溫度和濕度,使之符合設計規定數值.

4)自控系統的調整

將各個自控環節逐個投入運行,按設計要求調整設定值,逐一檢查,考核其動作的準確性與可靠性必須調整至

各項控制指標符合設計要求.

5)綜合調試

根據實際氣象條件,讓系統連續地運行不少于24h,并對系統進行全面檢查,調整,考核各項指標,以全部達到設計

要求為合格.以上調試過程,應做好書面記錄.

九、其它各項施工要求,應嚴格遵守《通風與空調工程施工質量驗收規范》GB50243-2002的有關規定.
