一.風量實驗室介紹：
     風量實驗室用于測試單位時間內空氣的流通量，常用于散熱風機、軸流扇、換氣扇、吸油煙機、鼓風機或通風設備的能力，計算單位是每秒立方米。

其基本測試原理是：在測試風洞中模擬試品的實際工作狀態（由輔助風機使試品出風口壓力與要求的一致），然后測出風洞中噴嘴兩側的氣壓差，再由標準公式計算出此時對應的風速，最后乘以噴嘴面積和相關流量系數而得出風量。
該裝置采用計算機自動測控方式，只需人工安裝試品和更換噴嘴，測試一臺試品全過程只需十分鐘。可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出兩種狀態下進行測試。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。


1.產品名稱：風量測量試驗室
2.型號規格： GS-FLCS25、GS-FLCS50
3.標準依據:  《家用和類似用途的交流換氣扇及其調速器 GB/T 14806-2003文件》
《家用油煙機--性能測試方法IEC 61591-1997》以及相關產品標準。
4.適用產品: 散熱風機、軸流扇、換氣扇、吸油煙機等。

二.總體方案
本方案不包括試驗室建筑結構部分,該部分由用戶根據標準要求自行建造。
   1.試驗室一般要求
     尺寸：4500（寬）×6000）（長）×2800（高）mm以上。
     墻壁：光滑平整，沒有影響氣流的開孔（空調開孔不應直吹）。
     地面：應保持地面平整。
     溫濕度：風量測量時試驗室空氣溫度為 -5℃-20℃、濕度為30%-80%RH（可根據用戶要求定制）。
     大氣壓：海拔不超過1000米，<1000米的普通大氣環境。
   2.測試系統
     主要構成：風量測試風洞、輔助風機及風門調節機構、測控電氣柜（包括變頻電源、電參數測量?jī)x、壓力變送器、轉速表等）、品牌電腦、打印機、試品升降臺、試品安裝法蘭及測試風管。
     系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。
    3.配電要求：用戶須提供獨立的配電開關，三相四線加地線供電：
           AC 380V，50Hz   最大容量：5KVA
三.主要技術參數指標
    1.試驗室電源：AC 220V/AC 380V  50HZ；容量：5KVA
    2.試驗室環境：20℃±5℃， 濕度：30%--80%RH，    大氣壓：常態
    3.測量風量范圍：GS-FLCS25：（0.06m3—25m3）/min
             GS-FLCS50（0.2m3—50m3）／min
    4.靜壓：0—1250Pa　 ±0.1%Pa
    5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表
       量程：電壓AC 0-300V
       電流  AC 5-5A
       功率   0—1000W
    6.轉速：數顯  0-19999轉/分 ±5RPM
    7.空氣溫度:  100℃±0.5℃
    8.空氣濕度:  (20-98)%RH±4%
    9.變頻穩壓電源：
            輸入電壓：AC 220V  50HZ
            輸出電壓：AC 0-110V-220V-300V 連續可調，≤1%
            輸出頻率： 50HZ或60HZ
            輸出功率： 0-1000W
     10.工況測試，自動可調（替代原來18塊）節流孔板所測試及計算項目。
1）.減壓筒內計示靜壓：Ps6 (Pa)
2）.輸入電功率：P (W)
3）.試驗工況下的風量：Qv (m3/s)
4）.試驗工況下的全壓：Pfb (Pa)
5）.空氣標準狀態的全壓：Pfbn (Pa)
6）.試驗工況下的靜壓：Ps2n (pa)
7）.試驗工況下的全壓效率：η(%)
11. 測試完成后能計算機自動算出的測量結果;
1）.最大靜壓（零風量時的靜壓值）：Ps2n (max)  Pa
2）.最大風量（零靜壓時的風量值）：Qv (max)  m3/min
3）.規定風量（7m3/min）時的靜壓：Ps2ns  Pa
4）.規定風量（7m3/min）時的主電機輸入功率：P  W
5）.規定風量（7m3/min）時的全壓效率：η  %
 12. 可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出兩種狀態下進行測試。
四.測試軟件
    1.采用WinXP操作系統，窗口界面、中文顯示。
    2.可以采集測量的所有數據，并以數字、表格的形式進行實時
      連續監測。
    3.測試結束，可以自動進行原始數據統計分析處理、顯示并打印
      測試數據。
    4.歷史數據查詢功能?？梢砸詼y(cè)試日期、編號、機型等參數進行
      數據查詢、并顯示和打印。
    5.根據用戶的要求可進行界面和相關數據的修補。

五.案例演示

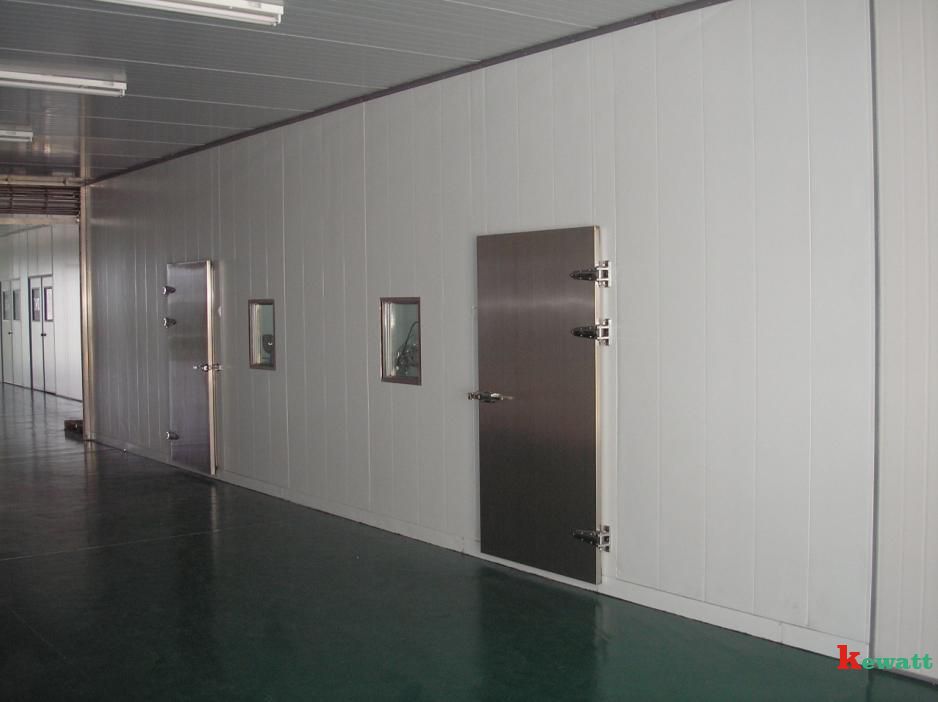

項目名稱：電風扇風量實驗室，
項目地點：廣東順德
依據國標GB/T 13380-2007《交流電風扇和調速器》附錄A建造的，滿足GB/T 13380-2007《交流電風扇和調速器》和GB 12021.9-2008《交流電風扇能效限定值及能效等級》的要求，為了行文方便，并且因?yàn)闇y(cè)試方法基本一樣，電風扇風量實驗室在技術規格書中將國標中所提到的臺扇、壁扇、臺地扇、落地扇、轉頁扇、頂扇簡稱為臺扇。
 電風扇風量實驗室技術條件
1、環境溫度控制：20±5℃，因此，建議將測試屏蔽室安裝在有中央空調的房間或安裝獨立空調，并控制屏蔽室外地氣溫必須低于20℃，就可保證滿足測試要求。
2、被試電風扇扇葉中心距離地面高度：臺扇、壁扇、臺地扇、頂扇和轉頁扇為1200mm，落地扇為1500mm（當400mm及以下的落地扇在長度為4500mm的試驗室測試時，其高度為1200mm）；
3、風速表的葉片平面與被試電風扇的扇葉平行，距離為被試電風扇扇葉直徑的三倍；增加測試裝置定位機構，可以自動定位。
