實驗室供電系統

　　實驗建筑內部有各種類型的實驗室及儀器設備，供電系統除了維持實驗室特定的環境用電外，還要滿足現有及未來增加的各種儀器的特殊用電要求，對于離心機、層析冷柜、低溫冰箱帶壓縮機之類的儀器，它們的電機啟動所需要的電流往往是工作電流的很多倍，在啟動瞬間往往會影響該線路的電壓波動，如果接在該線路上所用的大功率儀器較多，就會引起儀器工作不正常；

　　微電子儀器如微生物電測試儀、分光光度計、計算機等對電源質量的要求比較高，大功率儀器的頻頻啟動會產生脈沖電壓，而這些脈沖電壓很容易損壞元件或引起讀數波動、數據丟失等故障。所以，對實驗建筑供電系統的設計，與普通辦公室是不同的，實驗用電負荷，除了必須預留足夠的富余電量以滿足未來發展的需要，還必須提供不間斷的穩壓電源?；趯?shí)驗室的與眾不同，實驗建筑的供電系統從電源、線路、照明、安全等方方面面都有其獨特性。實驗建筑的用電量通常是現有用電量的2倍。

　　用電安全的基本要素：電氣絕緣好，保證安全距離，線路與插座容量與設備功率相適宜，不使用三無產品（無生產日期，無質量合格證，無生產廠家）



　　一、實驗室電源

　　不間斷的實驗室穩壓電源是保證儀器穩定運行的重要部分。為了避免市電的供電電壓不穩定或突然停電而影響實驗室的運行，通常加裝備用電源及穩壓器，最常用于實驗室的有UPS電源，分為兩類，一類是普通的UPS，只起到不間斷供電作用，但不能穩壓；另一類是在線式UPS電源，既能不間斷供電又能穩壓?？筛鶕?jù)實際情況和儀器要求選擇不同的電源。建筑電源來源配電室，由甲方提供，電壓AC220/380V,50HZ,采用三相五線制配電系統，接地型式采用tn-s系統，要求中性線與保護線絕對分開并相互絕緣。要求使用選用阻燃性好的照明及電纜在施工前提前布置好，并嚴格使用。

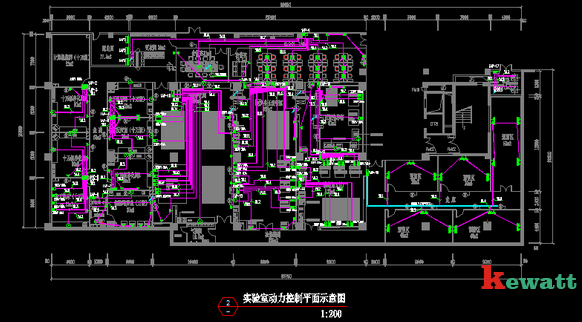

　　二、實驗室供電線路：

　　1、為了使這些大功率儀器工作時互不干擾，一般給大功率儀器單獨設一條線路，微電子儀器與大功率用電器不能共接同一條線路；

　　2、對于需要不間斷供電的精密儀器，應配穩壓的UPS電源；對于培養室、生物安全實驗室、動物飼養室等需要不間斷供電的實驗室，必需采用雙保險專用電源。

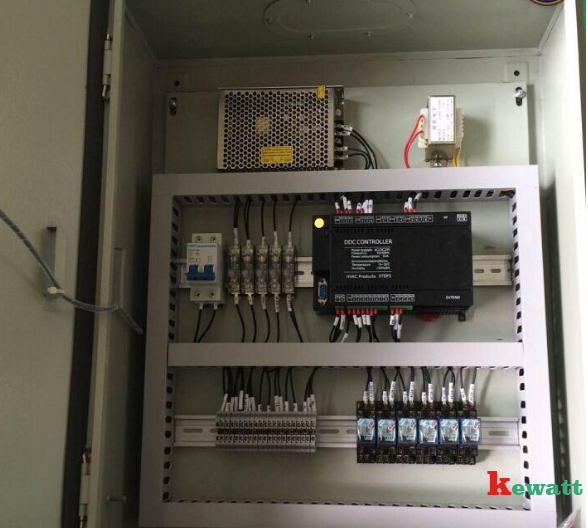

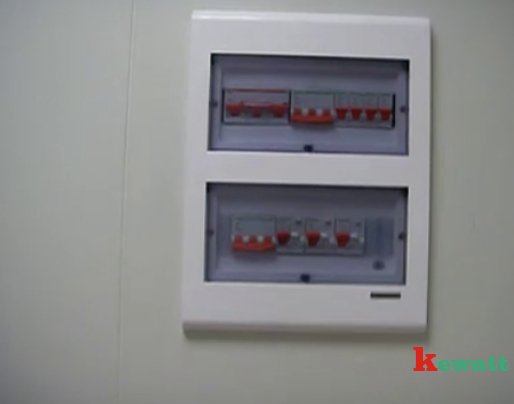

　　3、每一實驗室內設三相交流電及單項交流電，在靠近門口設置設一個總電源控制開關，方便從走廊引線、控制檢修及開啟或切斷室內電源。對于實驗停止后仍須運行的設備，應連在專用供電電源的線路上，避免因切斷實驗室的總電源而影響工作。

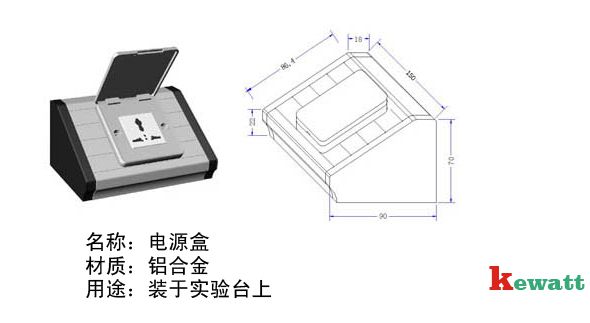

　　4、實驗臺設置一定數量的三相及單相電源插座，電源插座回路設有漏電保護電器，插座設置應遠離水盆和煤氣。

　　6、潮濕、有腐蝕性氣體、蒸汽、火災危險和爆炸危險等場所，應選用具有相應的防護性能的配電設備。

　　7、化學實驗室因有腐蝕性氣體，配電導線采用銅芯。物理實驗室可以采用鋁芯導線。

　　8、實驗室的接地系統可保證人身安全以及儀器的正常運轉。一般接地種類有安全保護接地、防靜電接地、直流接地、防雷接地等。

　　9、在同一科學實驗建筑（室）內設有兩種及以上不同電壓或頻率的電源供電時，宜分別設置配電保護裝置并有明顯區分或標志。當由同一配電保護裝置供電時，應有良好的隔離。不同電壓或頻率的線路應分別單獨敷設，不得在同一管內敷設。同一設備或?qū)嶒?yàn)流水線設備的電力線路和無防干擾要求的控制回路允許同一管內敷設。

　　10、高層或線路較多的多層科學實驗建筑，垂直線路宜采用管道井敷設。強、弱電管線宜分別設置管道井。當在同一管道井內敷設時，應敷設在管道井內兩側。





　　三、實驗室照明

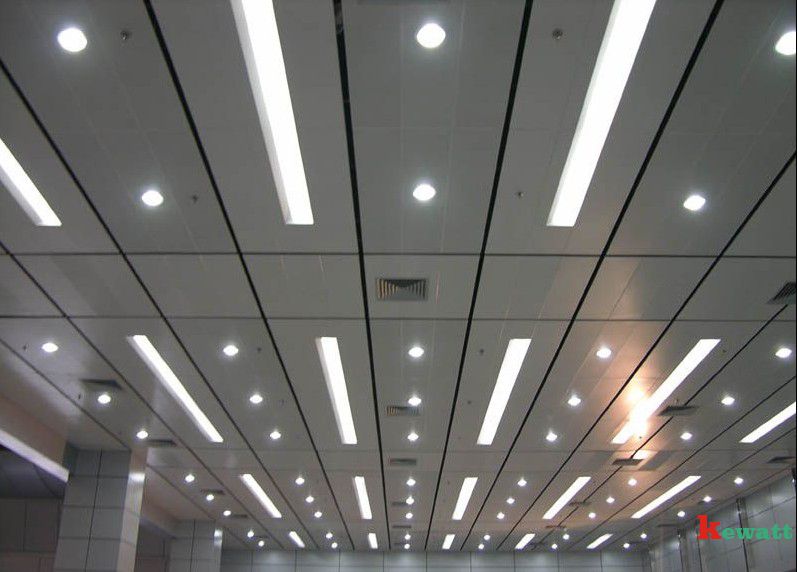

　　實驗室的照明設備一般以日光燈為宜，它不但使用壽命長，電源面積大，光效高，而且發熱量低。在分析化學實驗室，用目視法判斷容量滴定指示劑變色終點時，可在操作處安設熒光燈；電磁干擾要求嚴格的實驗室，不宜采用氣體放電燈；

　　在暗室、電鏡室等應設單色（紅色或黃色）照明，入口處宜設工作狀態標志燈；

　　放射性實驗室、傳染性微生物實驗室以及從事致癌物或毒物操作的實驗室，應采用嵌裝式潔凈燈具，電線管路要力求暗裝，電燈開關應裝在室外走廊上；

　　無菌室需要安裝紫外滅菌燈，其控制開關應設在門外并與一般照明燈具的控制開關分開設置；

　　潮濕、有腐蝕性氣體和蒸汽、火災危險和爆炸危險等場所，應選用具有相應防護性能的燈具；

　　在安全出口，疏散通道等處應設置安裝疏散指示燈，使疏散的人員能在緊急事故的情況下得以迅速疏散；管道技術層內應設照明并由單獨支路或?qū)Ｓ门潆娤洌ūP）供電。

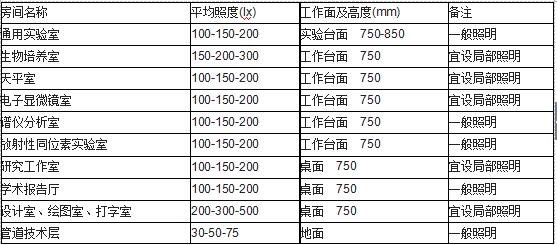

　　四、實驗建筑照度標準表

　　五、實驗室用電的注意事項：

　　A.實驗前先檢查用電設備，再接通電源；實驗結束后，先關儀器設備，再關閉電源。

　　B.工作人員離開實驗室或遇突然斷電，應關閉電源。

　　C.不得將供電線任意放在通道上，以免因絕緣破損造成短路。

　　做完實驗或離開實驗室要及時斷電，確保實驗裝置不帶電（例如儲能系統電壓應在安全電壓以下）。
