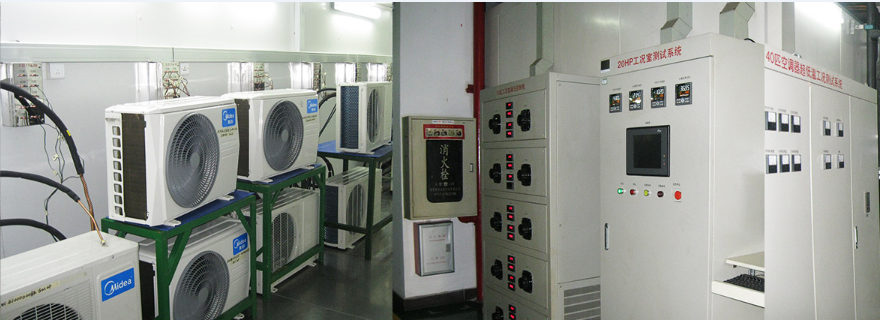

說明：此項目是中山科瓦特機電給國內某知名空調企業的焓差實驗室的方案供大家分享，目前項目正在啟
動中：

一. 功能
本試驗室主體為3HP家用空調焓差試驗室，可進行窗式、柜式、分體式空調器制冷量、制熱量以及其它各種性
能的測試，主要由室內外側環境室及風量測量裝置組成；本實驗室具有變頻空調器的seer測試功能。室外側可
提供-20℃的環境工況要求。
本試驗自動工況控制；測試軟件具備良好的人機對話功能，能夠?qū)崟r(shí)顯示所有參數變化曲線，自動坐標變化，
同時實時放大和打印各種曲線的組合、實驗報告；所有曲線和報告自動存盤，能夠通過查詢系統查詢所有實驗
的曲線和各種數據；軟件應具有數據庫基本功能，能對實驗數據進行排序、篩選、對比、繪制數據曲線；實驗
結束可自動停機，可打印實驗報告

二. 可測試產品規格
1．類型：窗式、分體式、柜式空調
2．試驗范圍：
適用于0.5~3HP以下空調
   a、空調制冷能力：300W~7000W
b、空調制熱能力：500W~8000W
c、風量范圍：200~1800m³/h



三. 可測試項目
1．空調測試條件（表一）


四. 主要性能技術指標
1.   空氣溫濕度調節范圍
a.  室內側干球溫度:5~45℃
            濕球溫度:8~35℃(相對濕度35%～85%)，具體滿足表一要求
b.  室外側干球溫度：-20.00～60.00℃
            濕球溫度:-8~35℃(相對濕度35%～85%)，具體滿足表一、表二要求；
2.   工況控制精度
a. 干、濕球控制精度要求：干球：±0.2℃以內；濕球：±0.2℃以內
（標準制冷制熱工況條件下，干、濕球控制精度要求全部控制在±0.1℃以內）
b. 靜壓控制精度：±1Pa以內
3.   性能測試精度
a. 整機測試精度：±2.0%（與標準樣機對比數據）；
b.  制冷量、制熱量、功率、風量重復性精度：≤1.0%（一次裝機，五次間歇測試，最大偏差≤1.0% ）
計算公式說明： 最大偏差＝（最大值－最小值）/平均值 ×100%



4.   工況穩定性：
a.  工況能在試驗項目要求的時間內穩定運行,且由常溫轉到設定工況（名義制熱以下的低溫工況 除外）時間不超過45min；
b.  化霜工況要求能帶負載穩定運行12小時以上，被測機化霜時工況波動符合GB/T 17758－1999 6.1.5要求。
c.  超低溫工況（-30℃，）要求，能穩定運行24小時以上，不要求濕度，降溫速度為3小時內達到穩定。
5.   其他要求
a.  被測機回風面周圍風速小于2.5m/s。
b.  溫度測定器在濕球溫度采樣處截面的平均風速：4.5±1m/s，取樣風管有保溫措施。

五. 試驗室設備及清單
1    試驗室?guī)旆?/strong>
a.  外形幾何尺寸(參考)：
室內側：約4500×4000×3100 mm （長×寬×高）
室外側：約4500×4000×3100 mm （長×寬×高）
b.  底架：試驗室?guī)彀逑旅嬗胁垆摬暮附映傻闹渭埽渭苌媳砻嫠?br /> c.  庫板：厚度100mm冷庫拼裝聚氨酯板，庫板內外采用0.6mm厚彩鋼板，地板為3.0mm不銹鋼板，室外側地板整體焊接，并設置U形排水溝，排水暢順。室內外側門為單開回歸門1200mm*2200mm，室內外隔墻設標準門700mm*2000mm及800mm*600mm的窗機孔。室內外墻靠近空氣測量裝置庫板設觀察窗，約400mm*600mm多層充氣玻璃。室外側門框及觀察窗帶防凝露電加熱。
d.  照明：室內：40W*2日光燈6盞
                室外：40W*2日光燈4盞，外配帶防護罩低溫防霧燈2盞
e.  指示燈：運行指示燈，內外各一盞
f.  試驗機排水
室內側、室外側1套

2    空氣處理設備
a.  室內側空調處理柜
本體材質：不銹鋼
冷卻裝置：水冷機組（BITZER半封閉壓縮機， 3匹+5匹）     1組
加熱裝置、加濕裝置、送風裝置、保護裝置，等
 b.  室外側空調處理柜
本體材質：不銹鋼
冷卻裝置：水冷機組（BITZER半封閉壓縮機5匹+9匹）    1組
加熱裝置、加濕裝置、送風裝置、保護裝置，等

3    風量及焓差測量裝置
a. 受風室（根據被測空調器類型，可調節高度）                1套
本體材質：雙面SUS-304不銹鋼殼體，75mm聚氨脂發泡保溫
            帶檢修門及干濕球溫度測量觀察窗
內裝：靜壓測量、空氣混合器、干濕球溫度取樣裝置、取樣風機、自動補水裝置、空氣取樣器      1套
b.  風量測試箱                                                     1套
本體材質：為2 t SUS-304不銹鋼殼體，具有噴嘴維修開啟小門
內裝部件：測量噴嘴
壓力、壓差及溫度測量
c. 輔助風機（出風靜壓調節用）              1臺
d. 電動升降臺：升降范圍 約0.7~1.2 m    非標                       1臺
e. 其他部分
可伸縮風道連接管

4    取樣裝置等
a. 室內側：溫濕度取樣裝置（水位恒定、自動補水）                    1臺
Pt-100鉑電阻溫度傳感器                                   2支
取樣風機（日本東方馬達）                                  1臺
笛管取樣器、支座                                          1臺
笛管取樣器                                                1臺

b.  室外側：溫濕度取樣裝置（水位恒定、自動補水）                   1臺
Pt-100鉑電阻溫度傳感器                    2支
濕度變送器                                            1臺
取樣風機（單相離心式，日本東方）                          1臺
笛管取樣器、支座                                          2臺
笛管取樣器、支座                                          2臺
c.  內出風：溫濕度取樣裝置（水位恒定、自動補水）                  1臺
Pt-100鉑電阻溫度傳感器                    2支
取樣風機                                 1臺
笛管取樣器、支座                                          1臺

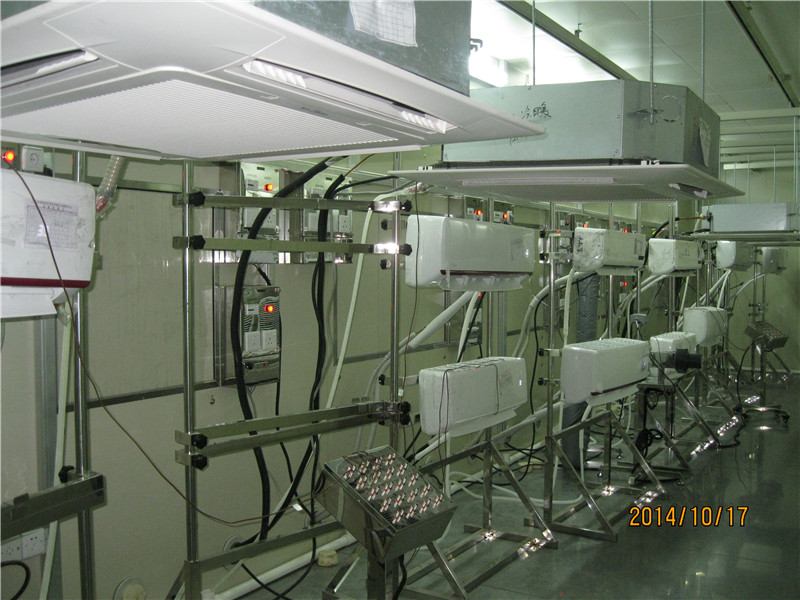

5    樣機安裝設備
A．室內掛機：不銹鋼制，帶可移動掛鉤                                            1套
B．室內天花機吊架：導軌一套可同時吊裝1套天花機，吊架最大承重200KG，
      吊架可前后、左右移動。                                    1套
C．室外機安裝架：不銹鋼制，帶可移動萬向輪及不銹鋼水盤             1套
D．窗機安裝架：不銹鋼制，與窗機安裝孔平齊

6    冷卻水設備（由甲方提供）

7    軟水器：為加濕器及恒溫水箱提供軟化水                                     1套
           一體化軟水器，0.5t/h, 控制器為美國阿圖祖，

8    測量參數
室內進風干濕球溫度：PT100          A級，CHINO                   2套
室內出風干濕球溫度：PT100           A級，CHINO                  2套
室外進風干濕球溫濕度：PT100        A級，CHINO                  2套
溫度低于零度時，濕度采用濕度變送器HMT120測量，
熱電偶溫度：   室內外各30點，                                合計60點
傳 感 器：0.5級，T型 0.5mm               WATLOW(美)
冷媒壓力： 0~6.0MPa， 精度0.2%，DRUCK，（室外側4個，室內室2個）  6套
試驗機電參數測量：WT-333                      橫河                1臺
電壓、電流、功率測量，3φ4W，精度0.2%，
      出風靜壓：EJA120, －50～450Pa                           日本橫河
      噴嘴壓差：EJA120, 0～1000Pa                             日本橫河

9    數據處理裝置
a. 數據采集器                                                              1套
型    號：MX100  日本YOKOGAWA/ RS-485通信
90通道、電源 AC 220V  50Hz
b.  調節器: UT55A,                    日本橫河                     5臺
c.  電腦系統（主要配置，含電腦桌椅）                        1套
d.  打印機       HP激光A4打印機                    1臺
e.  UPS                                                          1臺
f.  計算機通信                                                 1套
g.  可編程控制器   日本OMRON
h.  觸摸屏                     1套
WEINVIEW型，10寸真彩
i.  測試控制軟件                                                1套
非標特制（Windows-XP環境 Mult-Thread）

10  測控及數據處理軟硬件要求（帶使用說明書）
a.  獨立軟件，界面顯示內容須經雙方認可；工況采用攝度（℃）
b.  有時間歷程顯示，最小采樣間隔時間不超過5秒，可進行設定；設定參數名稱方便修改，帶有2根活動時間軸，時間軸內，軟件能顯示該段曲線的平均值、最大和最小值；
c.  數據包括所有（熱電偶溫度，工況溫濕球參數，單相、三相功率，電壓，單相、三相電流，冷媒壓力），進行自動采集，可手動調節顯示；
d.  有歷史數據查詢功能，可隨時(包括在試驗過程中)查閱、修改和打?。?br /> e.  有整理試驗數據擬合成曲線的功能；
f.  有處理非穩態制熱數據的功能；（含不包括除霜時間的能力處理和包括除霜時間的能力處理）
g.  有處理EER、SEER、HSPF的功能，軟件能夠給出EER、SEER、HSPF的計算方法，比如CD、PLF系數如何選取等等；
h.  全自動控制，同時提供手動操作功能；
11  電器及輔助部分
a.  操作柜                                                         1臺
鋼板噴漆  非標定制，帶指示燈及按鈕
b.  動力柜                                                         2臺
鋼板噴漆  非標定制
 帶施耐德電氣件
c.  熱電偶接線盒（30點）                                  2臺
不銹鋼掛型  非標定制
d.  被測機電源箱（室內外側）                            2臺
不銹鋼掛型  非標定制
e.  變頻器                                                           2套
              ABB/TOSHIBA
f.  變頻電源：30KVA                                                甲供
               電壓5V~ 150V（低檔），10V~300V（高檔） ，穩定度≤1%
              頻率：47~63HZ可調，50HZ/60HZ，正弦波， 波形失真度≤2%，
              甲方提供通訊協議，我方負責通訊
